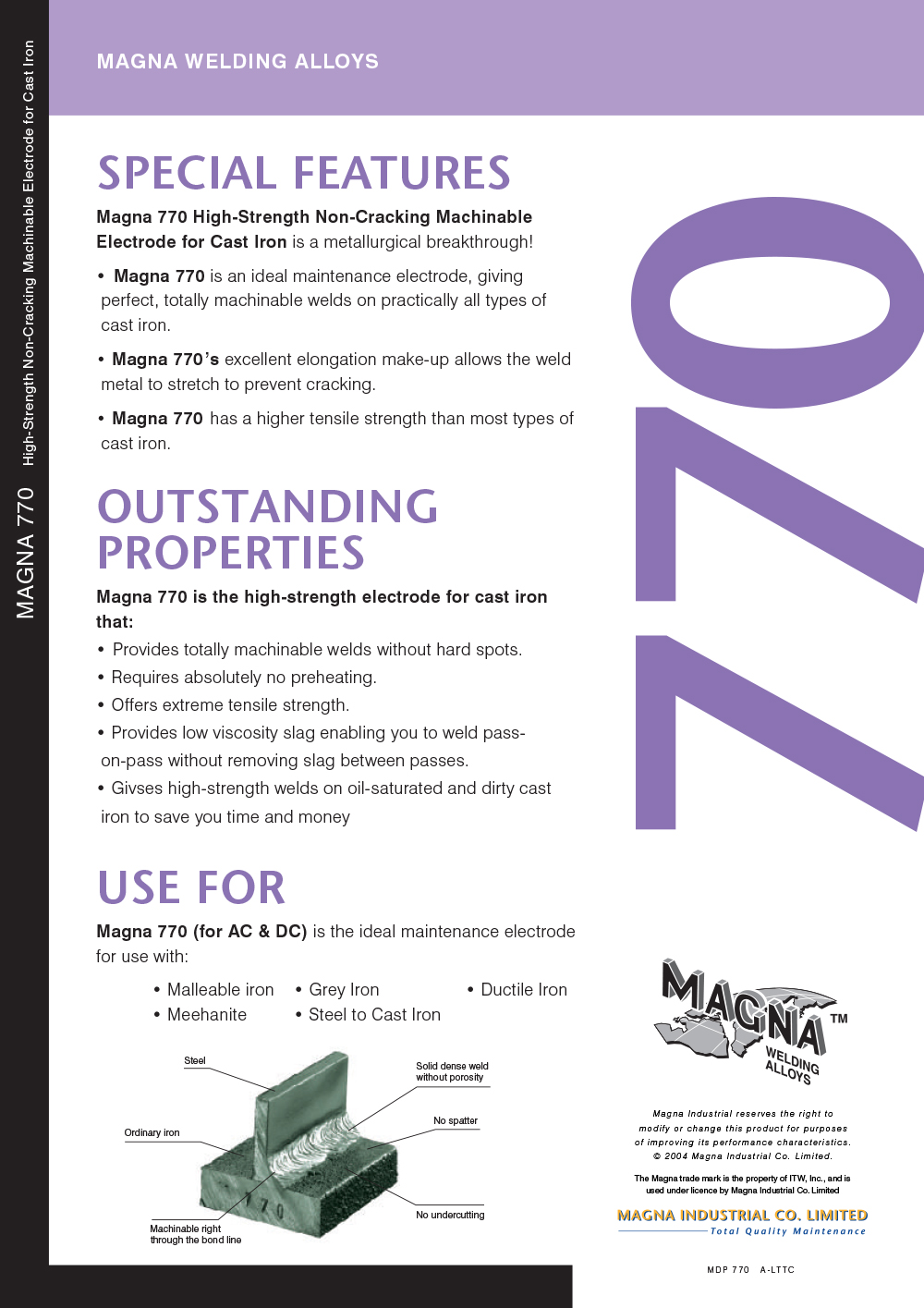

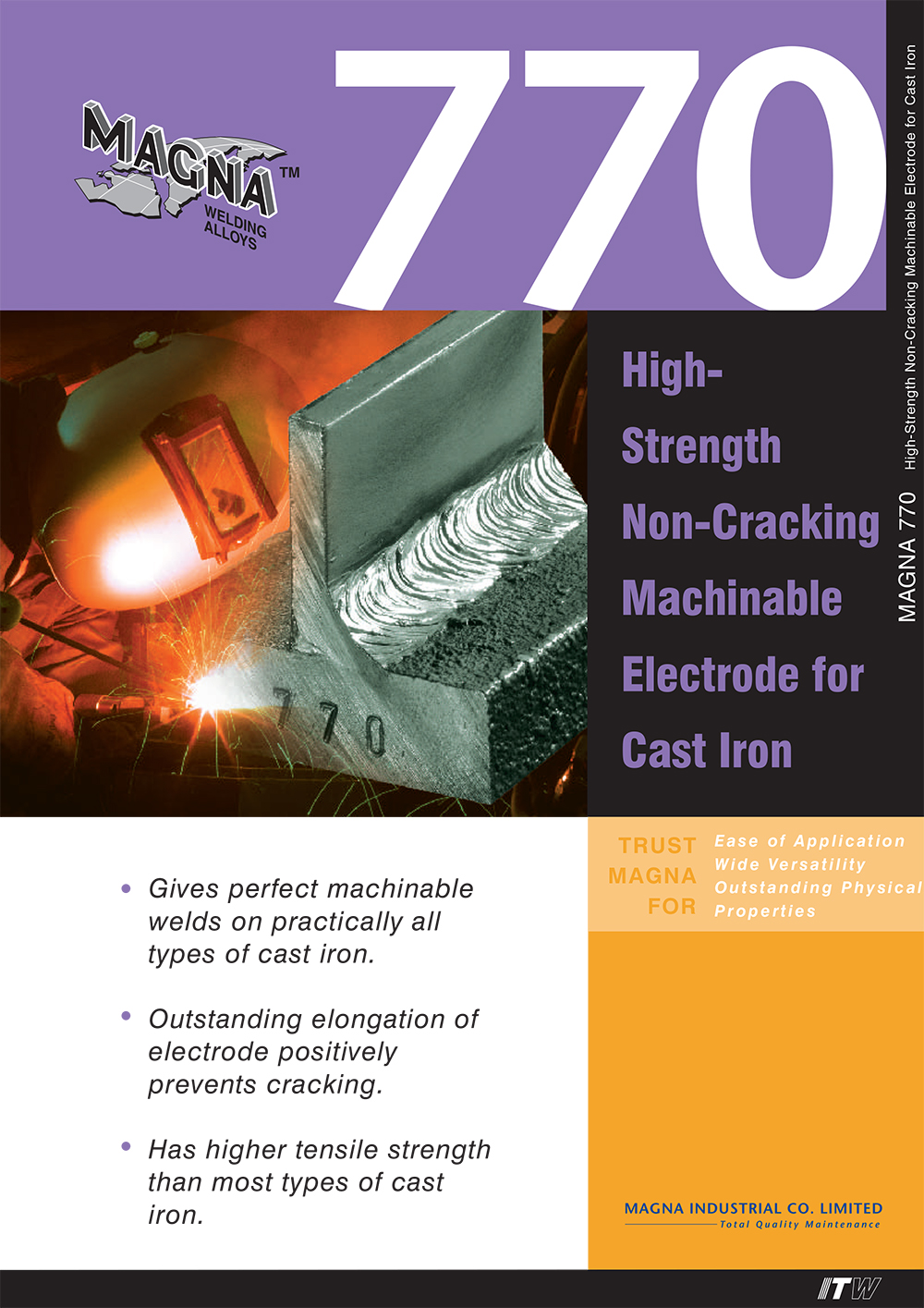

High-Strength Non-Cracking Machinable Electrode for Cast Iron.

Gives perfect machinable welds on practically all types of cast iron. Requires absolutely no preheating.

Magna 770

MAGNA 770 AC – DC

ลวดเชื่อมความแข็งแรงสูงสำหรับเหล็กหล่อต้านทานต่อการแตกร้าวสามารถตกแต่งทางกลได้

MAGNA 770 AC – DC เป็นลวดเชื่อมที่ออกแบบมาเฉพาะในการเชื่อมเหล็กหล่อทุกชนิดในงานเชื่อมซ่อมบำรุง

คุณภาพพิเศษ

          MAGNA 770 เมื่อแพร่เข้าไปในโลหะฐานจะช่วยก่อให้เกิดการเปลี่ยนเป็นกราไฟต์ของคาร์บอนซึ่งช่วยลดความเสี่ยงต่อการเกิดโครงสร้างแข็งเช่น มาเทนไซท์และการเกิดความเค้นการใช้ลวดเชื่อมทั่ว ๆไปส่วนใหญ่เพื่อเชื่อมเหล็กหล่อองค์ประกอบการหลอมของลวดเหล่านั้นจะมี 2 โครงสร้างที่แตกต่างกันอย่างสิ้นเชิงซึ่งไม่เป็นผลดีแต่ด้วยลวด MAGNA 770 เนื้อเชื่อมจะแพร่เข้าไปในโลหะฐานและเกิดการตกผลึกของกราไฟต์ในบริเวณ Transition zone ซึ่งทำให้เนื้อเชื่อมและโลหะฐานนั้นเข้ากันได้โดยไม่มีร่องรอยของการแยกกันของทั้งสองบริเวณแต่จะเป็นโครงสร้างที่ค่อย ๆ เปลี่ยนจากเนื้อเชื่อมไปยังโลหะฐานปริมาณคาร์บอนซัลเฟอร์ ฟอสฟอรัสบางส่วนจะถูกเปลี่ยนเป็นสแลคโดยส่วนผสมพิเศษที่อยู่ในฟลักซ์หุ้มจะช่วยเพิ่มความสามารถในการต้านทานการแตกร้าว

ความสามารถในการตัดแต่งทางกลได้อย่างดีเยี่ยม

          เหตุผลหลักเหตุผลหนึ่งของความสามารถในการตัดแต่งทางกลได้ของ MAGNA 770 เนื่องจากส่วนผสมในแกนลวดและฟลักซ์หุ้มที่สามารถกำจัดการเกิดโครงสร้างแข็งที่บริเวณใกล้แนวเชื่อมให้น้อยลงได้มากเนื่องจากการเติมสารซึ่งสามารถควบคุมคาร์บอนได้ช่วยให้การตัดแต่งบริเวณที่มีเฉพาะกราไฟท์อ่อน ๆ ใกล้แนวเชื่อมได้ง่าย ความจริงที่เป็นที่รู้กันดีกว่าแนวเชื่อมในเหล็กหล่อที่มีปริมาณฟอสฟอรัสสูง ( มากกว่า 0.20 % ฟอสฟอรัส ) สามารถแตกร้าวได้ง่ายเมื่อใช้ลวดเชื่อมเหล็กหล่อที่เป็นนิกเกิลแต่สามารถเชื่อมได้ผลดีด้วย MAGNA 770

ฟลักซ์หุ้มที่ไม่เหมือนใคร

          ฟลักซ์หุ้มของ MAGNA 770 นั้นซับซ้อนมีส่วนผสม 22 อย่างที่แตกต่างกันรวมทั้งสตรอนเทียม ( strontium ) โซเดียมและการผสมผสานของแบเรียมและคาร์บอเนตรวมทั้งมีธาตุเสริมเช่นฟลูโอไรด์สารประกอบแคลเซียมซึ่งโดยทั่วไปไม่พบในฟลักซ์หุ้มทั่ว ๆ ไปฟลักซ์นี้ช่วยให้เกิดการเปลี่ยนเป็นกราไฟต์อิสระได้ MAGNA770 สามารถช่วยให้การแข็งตัวเป็นไปตามระบบเสถียรเช่นเดียวกับงานหล่อทั้งบริเวณเนื้อเชื่อมและบริเวณช่วงเปลี่ยน (Transition Zone ) ทำให้สามารถเชื่อมเหล็กหล่อได้ทุกชนิดโดยปราศจากรอยแตกร้าวและสามารถกัดแต่งทางกลได้เป็นเพราะส่วนผสมทางเคมีของฟลักซ์ที่ยอดเยี่ยมของ MAGNA 770 นั่นเองที่ทำให้MAGNA 770 มีความโดดเด่นแตกต่างจากลวดเชื่อมเหล็กหล่อทั่ว ๆ ไปการอาร์กนั้นเป็นการกัดแต่งที่รุนแรงทำให้เกิดแรงที่เพียงพอในการทะลุทะลวงเข้าไปในชิ้นงานที่มีสารปนเปื้อนที่ผิวหนา ๆ ฟลักซ์หุ้มนั้นมีปริมาณของโลหะหนัก ซึ่งได้แก่วาเนเดียม แมกนีเซียมเหล็กและผงนิเกิลนอกจากนี้ฟลักซ์หุ้มที่ยอดเยี่ยมนี้ยังถูกลดออกซิเจนด้วยอลูมิเนียมซึ่งถูกใส่เข้าไปในรูปเฟอร์โรอลูมิเนียมฟลักซ์หุ้มยังถูกออกแบบให้นำไฟฟ้าได้ดีซึ่งคุณสมบัติพิเศษนี้สามารถกำจัดความร้อนสูงเกินไปจากความต้านทานที่แกนลวดได้อย่างสิ้นเชิงสารเติมตัวหนึ่งจะเปลี่ยนซัลเฟอร์ซึ่งเป็นสาเหตุของการแตกร้าวให้อยู่ในรูปแบบของแมงกานิสซัลไฟต์ซึ่งไม่เป็นอันตราย ส่วนผสมบางตัวจะแพร่เข้าไปในบริเวณโลหะฐานใกล้แนวเชื่อมช่วยหลีกเลี่ยงไม่ให้เกิดบริเวณที่มีความแข็งเปราะ

ความต้านทานการแตกร้าว

          MAGNA 770 นั้นสามารถที่ให้ได้ทั้งความต้านทานการแตกร้าวและความสามารถในการกัดแต่งทางกลที่ดีเยี่ยม แม้จะมีลวดเชื่อมอื่น ๆ สำหรับเหล็กหล่อเช่นลวดนิกเกิลเหล็กที่เมื่อใช้ภายใต้สภาวะที่ถูกต้องจะไม่เกิดการแตกร้าวแต่อย่างไรก็ตามลวดนี้มีแนวโน้มที่จะแข็งและทำการกัดแต่งทางกลไม่ได้โดยเฉพาะบริเวณ Transition zone นอกจากนี้ยังมีลวดเชื่อมอื่น ๆ เช่น Monel หรือลวดนิเกิลสามารถกัดแต่งทางกลได้แต่ลวดโมเนลไวต่อการเกิด hot – short และส่งผลให้เนื้อเชื่อมบนเหล็กหล่อแตกร้าวได้ง่ายหนึ่งในคุณลักษณะพิเศษของลวด MAGNA 770 คือมันมีค่าการยืดตัวมากกว่าถึง 300% ในลวดเชื่อมแบบนิเกิลทั่วไปที่ใช้สำหรับเหล็กหล่อค่าการยืดตัวที่สูงมากเป็นพิเศษนี้ช่วยให้เนื้อเชื่อมนั้นยืดตัวและชดเชยการหดตัวของแนวเชื่อมทำให้ปราศจากการแตกร้าวทั้งที่แนวเชื่อมและที่โลหะฐาน MAGNA 770 จึงเป็นคำตอบสำหรับการเชื่อมซ่อมบำรุงเหล็กหล่อเนื่องจากมันสามารถให้ผลดีเยี่ยมทั้งแนวเชื่อมที่ปราศจากการแตกร้าวและสามารถกัดแต่งทางกลได้อย่างสมบูรณ์

ความสามารถในการเชื่อมได้ที่ยอดเยี่ยม

          อาจจะทำการเชื่อมแบบ “เย็น” ได้โดยไม่มีการอุ่นงานหรืออาจจะทำการเชื่อมด้วยการอุ่นงานเล็กน้อยในกรณีที่เชื่อมงานที่มีความหนามาก ๆ สามารถทำการเชื่อมได้ยอดเยี่ยมในทุกท่าเชื่อมรวมทั้งท่าตั้งและท่าเหนือศีรษะเป็นลวดเชื่อมหนึ่งเดียวที่เชื่อถือได้ว่าสามารถเชื่อมโลหะที่ง่ายต่อการแตกร้าวได้และเชื่อมซ่อมวัสดุที่ถูกเพื่อใช้รับแรงดันสถิต (Hydrostatic) MAGNA 770 ไม่เพียงแต่สามารถเชื่อมเหล็กหล่อได้ทุกชนิดแล้ว แต่ยังสามารถเชื่อมเหล็กหล่อที่ความหนามาก ๆ ได้และสามารถเชื่อมเหล็กหล่อติดกับเหล็กกล้าได้ลวดเชื่อมนี้เหมาะมากในการเชื่อมที่มีความเสี่ยงต่อการเกิดโพรงก๊าซรอยแตกและสามารถเชื่อมแนวเชื่อมที่ยาว ๆ  ได้โดยไม่จำเป็นต้องอุ่นงานสามารถกำจัดสแลคได้ง่ายไม่มีสะเก็ดน้ำโลหะ MAGNA 770 ยังให้แนวเชื่อมที่แน่นปราศจากรูพรุน

ทำการเชื่อมอย่างไร

          ทำความสะอาดแนวเชื่อมบากร่องรอยแตกด้วย MAGNA 100 ให้เป็นร่องวีมุม 70  –  80 องศาในบริเวณแตกโดยมากแล้วการอุ่นงานก่อนการเชื่อมนั้นไม่มีความจำเป็นต้องเจาะรูที่ปลายรอยแตกเพื่อป้องกันรอยแตกลุกลามต่อไประหว่างการเชื่อมวัดระดับการวางตัวของชิ้นงานแล้วทำการเชื่อมยึดแล้วเชื่อมซ่อมโดยใช้กระแสเชื่อม AC หรือ DC ขั้วบวกรักษาระยะอาร์กให้สั้นหรือปานกลางใช้เทคนิคการเชื่อมแบบไม่ส่ายลวดเชื่อมทำการนวด ( Peening ) แนวเชื่อมก่อนการทำเชื่อมเนื้อเชื่อมต่อไปส่วนใหญ่ MAGNA 770 สามารถเติมเนื้อลงไปได้อย่างรวดเร็วไม่จำเป็นต้องใช้วิธีแบบเก่า ๆ เช่นการเชื่อมแนวเชื่อมสั้น ๆ ที่อัตราการป้อนเนื้อเชื่อมต่ำเมื่อใช้ลวดเชื่อมทั่ว ๆ ไปด้วย MAGNA 770 อุณหภูมิระหว่างแนวเชื่อม (Interpass) นั้นไม่มีความสำคัญแนวเชื่อมสามารถเชื่อมได้เกือบจะต่อเนื่องส่งผลให้อุณหภูมิระหว่างแนวเชื่อมสูงขึ้นเมื่อมีปัญหาด้านขนาดและตำแหน่งของอุปกรณ์ที่จะทำการเชื่อมทำให้ไม่สามารถทำการอุ่นงานก่อนการเชื่อมได้ต้องมีการออกแบบเพื่อให้มีการหดตัวและขยายตัวระหว่างการเชื่อมซึ่งจะทำให้เกิดการบิดตัวหรือเกิดความเค้นสูงในเนื้อโลหะ ดังนั้นขั้นตอนดังต่อไปนี้ควรจะได้รับการเฝ้าระวังเสมอ:

(1) หยุดระหว่างแนวเพื่อให้ความร้อนกระจายตัว

(2) ทำการเคาะนวด (Peen) เบา ๆ  ด้วยค้อนก่อนที่เนื้อเชื่อมแข็งตัวหรือยังคงร้อนอยู่

              (3) โดยการเติมแนวเชื่อมแยกจากกันแล้วค่อยกลับมาเติมที่เดิมคุณจะช่วยลดการให้ความร้อนบางจุดสูงเกินไป

MAGNA 770

       MAGNA 770 มีขนาดความโตลวดเชื่อม 1/8, 5/32, 3/32 นิ้ว

       บรรจุในกระป๋องที่ปิดผนึกสนิท มีน้ำหนัก 10 ปอนด์

       ยังไม่มี AWS Classification ณ ขณะนี้

       หมายเหตุ: นี่คือลวดเชื่อมซ่อมสำหรับเหล็กหล่อและเหล็กเหนียวที่จำหน่ายดีที่สุดในโลก ณ ปัจจุบันนี้

       ความแข็งแรงดึง ( สภาวะเชื่อม )                          : 52,500 – 55,000 psi

       ความแข็งแรงดึง – (ขึ้นรูปเล็กน้อย )                      : 56,100 – 58,250 psi

       ค่าการยืดตัว (in red zone )                               : 71%

       ค่าการยืดตัว ( ที่เนื้อเชื่อมที่อุณหภูมิห้อง 70 oF  )      : 71%

             ค่าความแข็งแรงจุดคราก ( สภาวะเชื่อม )           : 44,550 psi

       ค่าความแข็งแรงจุดคราก ( ขึ้นรูปเล็กน้อย )              : 45,750 psi

       ความเข้ากันของสี

เหล็กหล่อเทา ( Gray Cast iron )                                   : ดี

       เหล็กหล่อเหนียว ( Malleable Cast iron )                  : ดีเยี่ยม

       เหล็กตีขึ้นรูป (Forgings)                                        : ดีเยี่ยม

       อัลลอยด์ ( Alloys )                                             : ดี ถึง ดีเยี่ยม

       ความสามารถในการตกแต่งทางกลได้                          : ดีเยี่ยม

       รูปลักษณะแนวเชื่อม                                              : ดีเยี่ยม

       ความสามารถในการเชื่อมได้                                     : ดีเยี่ยม

       ท่าเชื่อม

              (1) ท่าราบ                                : ดีเยี่ยม

              (2) ท่าขนานนอน                         : ดีเยี่ยม

              (3) ท่าตั้ง – เชื่อมขึ้น                     : พอใช้ ถึง ดี

              (4) ท่าตั้ง – เชื่อมลง                     : พอใช้

              (5) ท่าเหนือศีรษะ                         : ดี

ขนาดของเกรน ( Granule Substance )               70 oF           900 oF

                     10 X                           Very Even            Even

                     20 X                      Fine         Very Fine

                     50 X                      Fine         Fine

                     100 X                     Fine         Good – VG

                     1000 X                          VG          Good

ความแข็งแรงตลอดแนวเชื่อม ( Linear Strength )    70 oF                400 oF

                     1/8'' Fillet                ดีเยี่ยม             ดีเยี่ยม

                     1/4'' Fillet                ดี            ดี – ดีมาก

                     3/8'' Fillet                ดี – ดีมาก  ดี

                     1/2'' Fillet                ดี            ดีมาก

คะแนนความแข็งแรงบริเวณที่ได้สร้างเนื้อเชื่อม

พื้นที่หน้าตัดทั้งหมด ( ตารางนิ้ว )                     ความหนา             คะแนเต็ม 100

              8 ตารางนิ้ว              1/4''        90

              16 ตารางนิ้ว                    3/8''        88

                      32 ตารางนิ้ว                  1/2''        87

                      64 ตารางนิ้ว                  1'' – 1/2''             84

ผลที่แสดงทางโลหะวิทยา ( Metallurgraphic  Representations )

              ช่วงอินฟาเรด                          : ดีมาก

              แนวเชื่อม X – rays ที่ 70 oF           : ดีมาก

              การตรวจสอบด้วยผงเหล็กที่ 70 oF : ดีมาก

       ผลการทดสอบนี้จะถูกเผยแพร่ว่าเป็นการค้นพบการใช้งานแบบใหม่

                                                Alfred P. Krieger

                                                Service Superintendent
